Köprü İşleme Merkezi

Portal Çift Kolonlu CNC Freze Delme Makinesi Merkezi

Soruşturma göndermek

Köprü işleme merkezi, çeşitli yüksek hassasiyetli ve karmaşık şekilli parçaların üretimini tek bir kurulumda gerçekleştirebilir. Makine, tasarımdaki her parçayı optimize etmek için gelişmiş dinamik sağlam tasarım konseptini kullandığımız için güçlü sağlamlık, kompakt yapı ve iyi denge özelliklerine sahiptir. Sağlam tabanı ve çerçevesi sayesinde yüksek taşıma kapasitesi sağlar, düşük ses ve titreşimle çalışır. Makinenin tablası, malzemenin kolayca sallanıp boyutsal sapmalara neden olmaması için bir konumlandırma cihazı ile donatılmıştır.

Geleneksel işleme makineleriyle karşılaştırıldığında, bu ürün daha güçlü sürekli çalışma kabiliyetine ve daha hızlı tepki hızına sahiptir. Aletin dayanıklılığını sağlamak için benzersiz bir soğutma sistemine sahiptir; hızlı besleme için yüksek hassasiyetli lineer kılavuzlar ve miller. Bu nedenle, köprü işlememerkezaskeri sanayi, havacılık, gemi yapımı, endüstriyel ekipman vb. gibi yüksek hassasiyet gerektiren çeşitli sektörlerdeki parça üretimini karşılayabilir. fabrika.

Ürün özellikleri

Öğe	Birim	YMC-2616
Seyahat
X Ekseni Hareketi	Mm	2600
Y Ekseni Hareketi	Mm	1580
Z Ekseni Hareketi	Mm	800
Tablaya Mil Ucu	Mm	350~1150 (Yaklaşık)
Sütun Arası Mesafe	Mm	1620 (Yaklaşık)
İş masası
Çalışma Tezgahı Boyutu (L*W)	Mm	2600x1480
Tabloda Max.Yükleme	KİLOGRAM	8000
Mil
Mil Hızı	.rpm	6000
Mil Koniği		BT50
İlerleme hızı
XYZ Hızlı Besleme	m/dak	15/15/10
Kesme Beslemesi	mm/dak	1~8000
ATC (OPS.)
Kapasite		24T
Kesinlik
Konumlandırma doğruluğu	Mm	±0.008/300
Yeniden Konumlandırma Doğruluğu	Mm	±0.005/300
Yağ Hava Sistemi
Kesme Sıvısı Tankı	L	200
Yağlama Yağı Tankı	L	4
Hava Basıncı (Dk.)	kg/cm2	6
Diğerleri
ayak izi	mm	6800×4100
Makine Yüksekliği	Mm	3500
Makina ağırlığı	KİLOGRAM	22000
CNC Denetleyici		FANUC-0i MF Plus

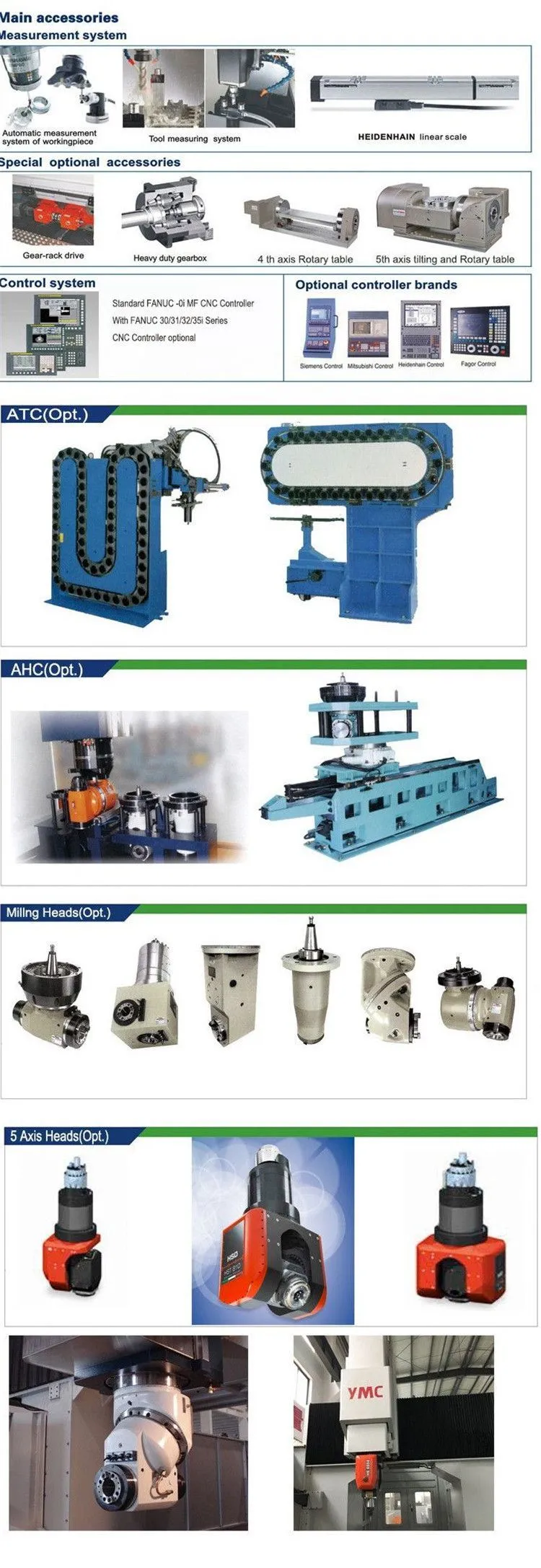

ANA BİLEŞENLERİN KAYNAĞI
	HAYIR.	BİLEŞEN	MARKA	MENŞEİ	Not
	1	CNC Denetleyici	FANUC	Japonya
	2	Mil	SETCO/KENTURN/KRALİYET	ABD/Tayvan/Tayvan
	3	İş Mili Yağ Soğutucusu	RUCOL/EGM	Çin
	4	Lineer kızak	HIWIN/PMI/REXROTH	Tayvan/Almanya
	5	vidalı mil	HIWIN / PMI	Tayvan
	6	Servo sistem	FANUC	Japonya
	7	vidalı rulman	NSK/FAG/SKF	Japonya/Almanya/İsveç
	8	Servo Kaplin	KTR/FPT	Almanca
	9	Kilit Somunları	YİNŞ	Tayvan
	10	Yağlayıcı Sistemi	BIJUR/HERG/BAOTN	Çin
	11	Pnömatik Sistem ana bileşeni	Airtec/SNTC	Almanya/Çin
	12	Elektrik Sistemi ana bileşeni	Schneider/Siemens	Fransa/Almanya
	13	Elektrik Dolabı İçin AC	ÖZGÜR	Çin
	14	trafo	JUHVER/SUENNLIANG	Çin
	15	MPG(El Çarkı)	TOSOKU	Japonya
	16	Çift Vidalı tip Talaş Konveyörü	Huawei/Maxtor'lar	Çin
	17	Dış Koruma Kapağı	MAKSÖRLER	Çin
